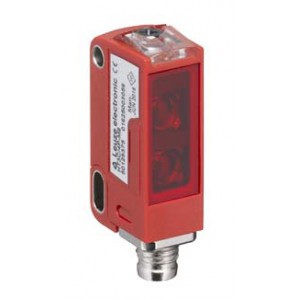

勞易測Leuze HT25C.XL/2N-M12 背景抑制掃描儀 實物與圖片可能不同
基礎數據
系列 25C
工作原理 帶背景抑制的掃描原理
專門設計
專門設計 超長光斑(XL)
光學數據
黑色/白色誤差 < 10% 時***長 350 mm
檢測距離 保證的檢測范圍
檢測距離, 白色 90% 0 ... 0.6 m
檢測距離, 灰色 18% 0.005 ... 0.5 m
檢測距離, 黑色 6% 0.005 ... 0.45 m
檢測范圍極限 典型檢測范圍
檢測范圍極限 0 ... 0.6 m
調整范圍 50 ... 600 mm
射線走向 發散
光源 LED, 紅色
波長 640 nm
LED 組 自由組（根據 EN 62471）
光斑直徑 [針對傳感器距離] 15 mm x 40 mm [300 mm]
光斑幾何形狀類型 矩形
偏角 典型 ± 2°
電氣數據
保護電路 反極性保護
短路保護
性能數據
供電電壓 UB 10 ... 30 V, DC, 包括剩余波紋度
剩余波紋度 0 ... 15 %, 來自UB
開路電流 0 ... 20 mA
輸出
數字開關量輸出數 2 個
開關量輸出1
開關元件 晶體管, NPN
開關原理 亮通
開關量輸出2
開關元件 晶體管, NPN
開關原理 暗通
時序
開關頻率 1,000 Hz
響應時間 0.5 ms
延時 300 ms
連接
連接1
功能 供電電源
信號輸出
類型 接頭
螺紋規格 M12
類型 插頭
材料 PUR
引腳數 4 個引腳
編碼 A-編碼
機械參數
尺寸（寬 x 高 x 長） 15 mm x 42.7 mm x 30 mm
外殼材料 塑料
塑料外殼 ABS
鏡頭蓋材料 塑料
凈重 22 g
外殼顏色 紅色
緊固類型 用 M4 螺紋通孔安裝
通過可選安裝設備
材料兼容性 ECOLAB
操作和顯示
顯示類型 LED
操作控制 多匝旋鈕
操作控制功能 掃描范圍調整
環境數據
環境溫度，工作 -40 ... 60 °C
環境溫度，儲藏 -40 ... 70 °C
