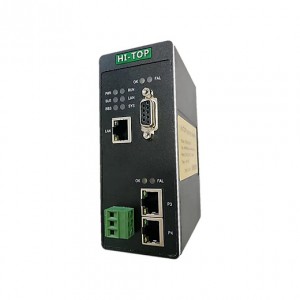

HT3S-DPS-ECS是一款PROFIBUS DP從站功能的通訊網關。該產品主要功能是將PROFIBUS DP設備接入到ETHERCAT網絡中。

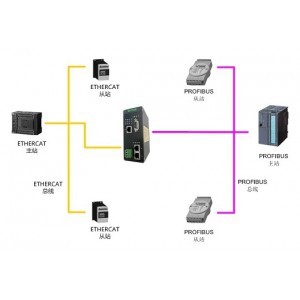

HT3S-DPS-ECS網關連接到PROFIBUS DP總線中作為從站使用，連接到ETHERCAT總線中作為從站使用。

本網關實現Profibus從站(S7-300/400)轉EtherCAT從站協議功能，能夠實現S7-300、S7-400、CPU315-2PN/DP等PROFIBUS網絡系統接入到EtherCAT的PLC設備下。網關在PROFIBUS一側是PROFIBUS PLC的從站，在另一側支持EtherCAT PLC的從站。支持基于EtherCAT的自由協議通信。

本網關技術原理為存儲器共享型，不需要主站PLC/DCS的編程，只需在主站配置（如博圖、STEP7）中對網關MODBUS報文配置，選擇不同周期間隔的發送即可實現自動網關MODBUS主站的自動發送功能�；�于事件的發送需要編程控制。通過編程可靈活控制四種收發模式（發收發收、發發、收發收發、收收）。自由協議報文內容是通過主站S7-200、S7-300、CPU315-2PNDP等PLC的編程實現。

技術參數

PROFIBUS-DP 技術參數

● 網關協議符合GB/T 20540-2006：測量和控制數字數據通信工業控制系統用現場總線第3部分：PROFIBUS 規范。

● 網關作為PROFIBUS網絡從站，支持的波特率：9.6Kbps~12Mbps。

● 支持的數據長度：輸入≤244 字節，輸出≤244 字節，輸入+輸出≤488 字節。

● 支持的插槽數量：39條。

● MODBUS作為主站或從站時，使用不同的GSD文件。

EtherCAT 技術參數

● 網關做為 ETHERCAT網絡的從站，可以連接倍福 PAC、機器人等 ETHERCAT主站設備 。

● 帶 2個 RJ45以太網接口，支持 100BASE-TX MDI/MDIX自檢測，可以組成鏈式網絡，支持環網冗余。

● 支持的***大 PDO長度，inputs和 outputs各為1024字節。 Input和output的方向是主站方向，input是主站輸入，output是主站輸出。

電氣參數

● 電源電壓：直流 24V/200mA（18V～30V 可用），功率3.5W。使用中建議接好保護地 PE

● 環境溫度： 運輸和存儲：-40℃～+85℃ , 工作溫度：-40℃～+75℃

● 工作相對濕度：-25～55℃， 濕度≤95%

● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；

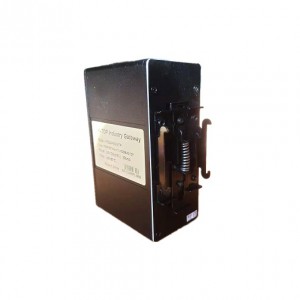

● 安裝方式：35mm導軌；

● 防護等級：IP20；

● 重量：約500g。
