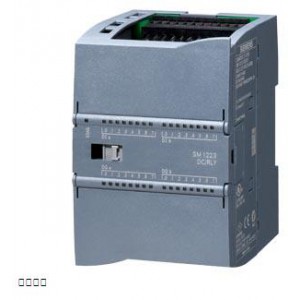

西門子模塊 6ES7223-1PL32-0XB0 S7-1200 PLC SM 1223

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

6ES7223-1PL32-0XB0

		SIMATIC S7-1200，數字量 I/O SM 1223，16DI/16DO， 16DI 24V DC，灌電流/拉電流， 16DO，繼電器 2A
一般信息
產品類型標志		SM 1223，DI 16x24 VDC，DQ 16x 繼電器
電源電壓
額定值 (DC)		24 V
允許范圍，下限 (DC)		20.4 V
允許范圍，上限 (DC)		28.8 V
輸入電流
來自背板總線 DC 5 V，***大值		180 mA
數字輸入端
● 來自負載電壓 L+（空載），***大值		4 mA / 輸入端 11 mA / 繼電器
輸出電壓 / 標題
測量變頻器的供電電壓 / 標題
● 存在		是
功率損失
功率損失，典型值		10 W
數字輸入
數字輸入端數量		16
● 在組件中		2
輸入特性符合 IEC 61131，類型 1		是
可同時控制的輸入端數量
所有安裝位置
— *高可達 40 ℃，*大值		16
水平安裝位置
— *高可達 40 ℃，*大值		16
— *高可達 50 ℃，*大值		16
垂直安裝位置
— *高可達 40 ℃，*大值		16
輸入電壓
● 輸入電壓類型		DC
● 額定值 (DC)		24 V
● 對于信號“0”		1 mA 時 DC 5 V
● 對于信號“1”		15 V DC，當為 2.5 mA 時
輸入電流
● 對于信號“0”，***大值（允許的閉路電流）		1 mA
● 對于信號 “1”，***小值		2.5 mA
● 對于信號“1”，典型值		4 mA
