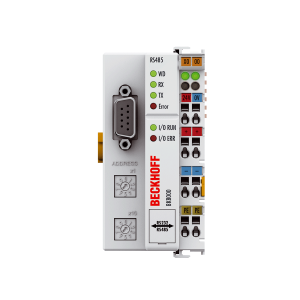

倍福BK8000| RS485 總線耦合器
BK8000 總線耦合器使用 RS485 (V.24) 規范的物理特性進行數據傳輸。帶有串行接口的總線耦合器的應用適用于可以省略使用現場總線系統的情況。任何具有相應接口的自動化設備都可以使用 RS485 接口來訪問總線耦合器。數據交換是通過一個開放的、記錄在案的協議進行的。
另一種操作模式是總線耦合器在主/從模式下用作現場總線多路復用器。一臺設備的輸入數據直接復制到另一臺設備的輸出端，無需額外的主站，反之亦然。
BK8000 總線耦合器通過 RS485 接口進行通信。這允許構建包含多達 99 個參與設備的總線（可以使用地址選擇器設置地址）。
產品狀態：
定期交貨
| 系統數據 | RS485 | BK8000 |
|---|---|
| I/O 站數 | 99 |
| 輸入輸出點數 | 取決于控制器 |
| 數據傳輸介質 | 屏蔽雙絞銅線 2 x 0.25 mm² (RS485) |
| ***大限度。電纜長度 | 1,200 米 |
| 數據傳輸率 | 9.6 kbaud、19.2 kbaud、38.4 kbaud |
| 技術數據 | BK8000 |
|---|---|
| 巴士總站數量 | 64 |
| ***大限度。現場總線字節數 | 512字節輸入和512字節輸出 |
| 數字外圍信號 | 512 個輸入/輸出 |
| 模擬外圍信號 | 256 個輸入/輸出 |
| 協議 | 開放的、記錄在案的協議 |
| 配置可能性 | 通過 KS2000 |
| 總線接口 | RS485 D-sub |
| 電源 | 24 伏直流 (-15 %/+20 %) |
| 輸入電流 | 70 mA +（總 K 總線電流）/4，***大 500 mA |
| 啟動電流 | 2.5 x 連續電流 |
| 推薦保險絲 | ≤ 10 安 |
| 電流供應 K-bus | 1750毫安 |
| 電源觸點 | ***大限度。24 V DC/***大值 10安 |
| 電氣隔離 | 500 V（電源觸點/電源電壓/現場總線） |
| 重量 | 大約 170 克 |
| 工作/儲存溫度 | 0…+55 °C/-25…+85 °C |
| 相對濕度 | 95 %，無冷凝 |
| 抗振/抗沖擊 | 符合 EN 60068-2-6/EN 60068-2-27 |
| EMC 抗擾度/輻射 | 符合 EN 61000-6-2/EN 61000-6-4 |
| 保護。評級/安裝位置 | IP20/變量 |
| 批準/標記 | CE、UL、ATEX、DNV GL |
| 防爆標志 | II 3 G Ex nA IIC T4 Gc |
| 住房數據 | BKxxxx, BCxxxx |
|---|---|
| 設計形式 | 帶信號 LED 的緊湊型端子外殼 |
| 材料 | 聚碳酸酯 |
| 尺寸（寬 x 高 x 深） | 51 毫米 x 100 毫米 x 69 毫米 |
| 安裝 | 在 35 mm DIN 導軌上，符合 EN 60715 帶鎖 |
| 通過并排安裝 | 雙槽和鍵連接 |
| 打標 | BZxxx 系列的標簽 |
| 接線 | 實心導體 (e)、柔性導體 (f) 和套圈 (a)：螺絲刀驅動彈簧 |
| 連接截面 | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
| 剝線長度 | 8…9 毫米 |
| 當前負載電源觸點 | 我***大：10 A |
*s：實心線；st：絞合線；f: 帶套圈
