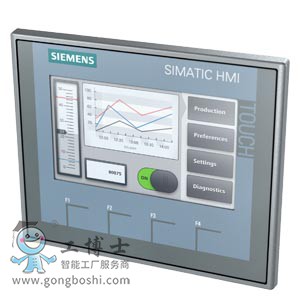

KTP1200 Basic 和 KTP1200 Basic DP

12 英寸寬屏觸摸屏，帶有彩色顯示屏和 10 個功能鍵

適用于中等性能范圍內 HMI 任務設備，用于PROFINET 或 PROFIBUS 網絡。

KTP1200 Basic 是中上層 S7-1200 控制器系統的理想 HMI 組件。關于屏幕尺寸和分辨率，KTP1200 滿足更高的要求。

技術數據	KTP1200 Basic	KTP1200 Basic DP
硬件
顯示屏	12 英寸 TFT 顯示屏，64K 色
分辨率	1280 x 800 px
控制元件	觸控屏/10 個功能鍵
用戶存儲器	10 MB
接口	1 個 RJ 45 以太網接口（支持 PROFINET） 1 個 USB 主機	1 x RS 485（支持 PROFIBUS/MPI） 1 x USB 主機
防護等級	IP 65，NEMA 4x（前面板，如已安裝）/IP 20 - 后面板
安裝開口	310 x 221 mm（寬x高）
前面板	330 x 245 mm（寬x高）
設備深度	62 mm
軟件功能
組態軟件	WinCC Basic (TIA Portal) V13 或更高級型號
消息	1000
消息類別	32
過程畫面	100
變量	800
矢量圖	是
條形圖	是
曲線圖	f(t)
配方	50
歸檔	是
訂貨號	6AV2123-2MB03-0AX0	6AV2123-2MA03-0AX0
