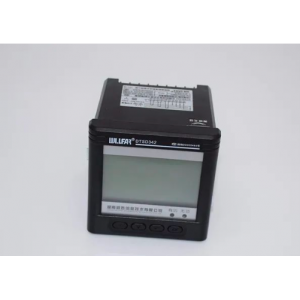

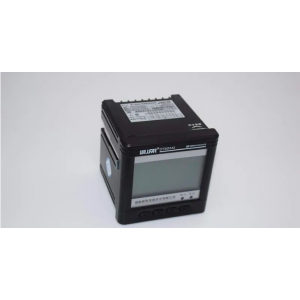

DTSD342(配置號為9N)型三相電子式多功能電能表是一款集測量記錄、電能計量、遙信遙控、大屏幕LCD顯示和網絡通信功能于一體的電力儀表。本儀表可測量電壓、電流、功率、功率因數和頻率等多項電網參數；可計量有功和無功電能；RS-485通信接口支持MODBUS-RTU和DL/T645雙通信規約；具有開關量輸入和輸出功能，可配置模擬量變送輸出功能。
本儀表廣泛適用于變配電自動化系統、工業控制和工業自動化系統、能源管理系統和小區電力監控等場合。
產品特點
本儀表采用了高精度采樣計量單元和高速MCU數據處理單元，可實現高精度寬范圍準確計量和快速數據分析；采用段碼式多行寬視角液晶顯示屏，顯示內容很豐富；液晶配備白色背光，可滿足黑暗環境下查閱數據的要求；采用非易失存儲器存儲各類數據，可長時間保存數據且掉電不丟失；支持RS485通信端口和工業標準通信規約，組網便捷靈活；選配不同通信模塊，可滿足多種用戶的不同接口需求。技術指標
|
項目
|
技術指標
|
|
接線形式
|
三相三線、三相四線、單相
|
|
測
量
|
電壓
|
參比電壓Un：AC380V、AC220V、AC100V、AC57.7V
測量范圍：10V~700V
功耗：<0.05VA(單相)
精度：RMS 0.2 %
分辨率：0.01V
|
|
電流
|
額定電流In：0.3A、1A、1.5 A、5 A
測量范圍：0.001In~10A
功耗：<0.05VA(單路額定電流)
精度：RMS 0.2 %
分辨率：0.001A
|
|
功率
（有功、無功、視在）
|
精度：0.5%
分辨率：0.001kW/kVar/kVA
|
|
電網頻率
|
測量范圍：45 Hz～65 Hz
精度：0.2%
分辨率：0.01 Hz
|
|
計
量
|
有功電能
|
準確度等級：0.5S
分辨率：0.01 kWh
|
|
無功電能
|
準確度等級：2級
分辨率：0.01 kvarh
|
|
數
字
信
號
|
電能脈沖輸出
|
2路電能（有功和無功）脈沖輸出
光耦隔離，4000VRMS
|
|
開關量輸出
（選配）
|
2路電磁繼電器輸出
常開型
觸點容量：AC 250V /3A；DC 30V /3A
|
|
開關量輸入
（選配）
|
4路干接點輸入
光耦隔離，4000VRMS
|
|
模擬
信
號
|
模擬量輸出
（選配）
|
4路模擬信號輸出
電流輸出型（4～20mA或0～20mA或0～24mA）
電壓輸出型（0~5V或0~10V）
精度：0.5%
|
|
通信
|
RS-485通信口
（選配）
|
接口類型：兩線半雙工
通信速率：600bps~38400bps
規約：Modbus-RTU 和DL/T-645
|
|
環
境
|
工作溫度
|
-25℃~+60℃
|
|
極限工作溫度
|
-35℃~+70℃
|
|
相對濕度
|
≤95%（無凝露）
|
|
其
它
|
工作電源
|
交流或直流電源
輸入***大范圍：40V~420V
功耗：≤1W，2VA
|
|
尺寸
|
外形尺寸：96×96×95
開孔尺寸：92×92
|
|
重量
|
約450g
|
