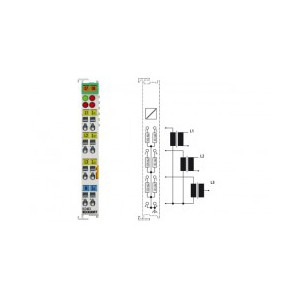

KL3403 | 三相電力測量端子模塊

KL3403 總線端子模塊可以測量電網中所有相關的電氣數據。電壓可以通過直接連接 L1、L2、L3 和 N 線進行測量。三相電流（L1、L2 和 L3）通過簡單的電流互感器饋入。所有測量后所得的電流和電壓數據以均方根值形式提供。通過 KL3403 還可以計算每相的有功功率和能量消耗。通過和電壓 U *、電流 I 和有功功率 P 等有效值的運算關系，還可獲得所有其它相關的數據，如視在功率 S、功率因數 cosφ 等。KL3403 提供了完整的電網分析和能源管理功能，可應用到各種現場總線系統中。

技術參數	KL3403 | KS3403
測量值	電流、電壓、有功功率、能耗、cos φ、峰值 U、I 和 P、頻率
測量電壓	*大500 V AC 3~ (ULX-N: *大288 V AC)
分辨率	16 位 (21 位，內部)
測量電流	*大1 A，通過測量變壓器 x A/1 A
測量誤差	0.5 %（滿量程） (U/I), 1 % 計算值
測量過程	RMS 真實值，64,000 采樣/s
更新時間	每個測量值預設 50 ms，可自由配置
電氣隔離	1,500 Vrms (端子模塊/ K-bus)
K-bus 電流消耗	115 mA
過程映像中的位寬	輸入/輸出： 3 x 16位數據, 3 x 8 位控制/狀態
重量	約 75 g
工作/儲藏溫度	0…+55 °C/-25…+85 °C
相對濕度	95 %，無冷凝
抗振/抗沖擊性能	符合 EN 60068-2-6/EN 60068-2-27/29 標準
抗電磁干擾/抗電磁輻射性能	符合 EN 61000-6-2 /EN 61000-6-4 標準
防護等級/安裝位置	IP 20/可變
可插拔接線	適用于所有 KSxxxx 總線端子模塊

專用端子模塊
KL3403-0010	專為 5 A 電流互感器設計的電流通路 (1 % 測量精度I)
KL3403-0020	專為 20 mA 設計的電流通路，優化用于電流互感器
KL3403-0022	專為 20 mA 電流互感器設計的電流通路和電壓輸入
