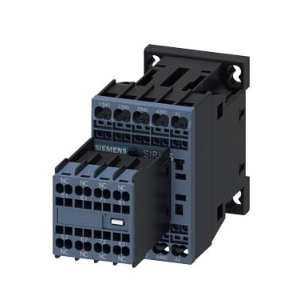

西門子輔助接觸器型號3RH2353-1CF00-0KA0"輔助接觸器,5 NO + 3 NC， AC 110 V，50
/ 60 Hz， 尺寸 S00，螺栓型端子連接, 2 NO +
2 NC 基礎設備 / DIN EN 可變電阻已插接"
產品品牌名稱
SIRIUS
產品名稱
輔助接觸器
產品類型名稱
3RH2
綜合技術數據
接觸器的結構尺寸
S00
產品擴展 輔助開關
否
絕緣電壓 污染度 3 時 AC 時 測定值
690 V
污染程度
3
抗沖擊電壓能力 測定值
6 kV
耐沖擊性 方波沖擊時

● AC 時
7,3g / 5 ms, 4,7g / 10 ms
耐沖擊性 正弦沖擊時

● AC 時
11,4g / 5 ms, 7,3g / 10 ms
機械式使用壽命（轉換周期）

● 接觸器的 典型
10 000 000
參考標示 符合 IEC 81346-2:2009
K
RoHS 指令（日期）
07/01/2006
環境條件
安裝高度 高度超出水平面以上 ***大值
2 000 m
環境溫度

● 運行期間
-25 ... +60 °C
● 存放期間
-55 ... +80 °C
相對空氣濕度 ***小值
10 %
相對空氣濕度 55 ℃ 時 根據 IEC 60068-2-30 ***大值
95 %
主電路
空載運行頻率

● AC 時
10 000 1/h
● DC 時
10 000 1/h
控制電路/控制
電壓類型 控制饋電電壓的
AC
控制饋電電壓 AC 時

● 50 Hz 時 測定值
110 V
● 60 Hz 時 測定值
110 V
控制饋電電壓頻率

● 1 測定值
50 Hz
● 2 測定值
60 Hz
工作區要素控制饋電電壓測定值 電磁線圈的 AC 時

● 50 Hz 時
0.8 ... 1.1
● 60 Hz 時
0.85 ... 1.1
過電壓限制器的結構形式
帶壓敏電阻器
起動視在功率 電磁線圈的 AC 時
37 VA
感應功率因數 對于線圈的起動功率
0.8
停機視在功率 電磁線圈的 AC 時
5.7 VA
感應功率因數 對于線圈的停機功率
0.25
關閉延遲

● AC 時
8 ... 33 ms
打開延遲

● AC 時
4 ... 15 ms
電弧持續時間
10 ... 15 ms
