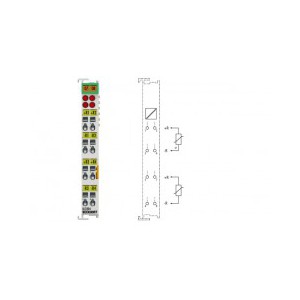

KL3204 | 4通道輸入端子模塊 PT100 (RTD)

KL3204 模擬量輸入端子模塊可以直接連接電阻型傳感器�？偩�端子電路可采用 2 線制連接技術來連接傳感器。整個溫度范圍的線性度由一個微處理器來實現。溫度范圍可以任意選定。總線端子模塊的標準設置為：在 PT100 傳感器的溫度范圍內分辨率為 0.1 °C。故障 LED 指示傳感器故障（例如斷線）。KL3204 型端子模塊有 4 個通道。.

技術參數	KL3204 | KS3204
輸入點數	4
電源	通過 K-bus 供電
傳感器類型	PT100, PT200, PT500, PT1000, Ni100, Ni120, Ni1000 電阻測量 (如電位器， 1Ω…1.2/5 kΩ)
連接方式	2 線制
溫度范圍	-250…+850 °C (PT 傳感器); -60…+250 °C (Ni 傳感器)
分辨率	0.1 °C/數位
轉換時間	~ 250 ms
測量電流	0.5 mA
測量誤差	< ±1 °C
電氣隔離	500 Vrms （K-bus/信號電壓）
K-bus 電流消耗	60 mA
過程映像中的位寬	輸入：4 x 16 位 data (4 x 8 位控制/狀態可選)
組態	無地址設置，通過總線耦合器或控制器配置
重量	70 g
工作/儲藏溫度	0…+55 °C/-25…+85 °C
相對濕度	95 %，無冷凝
抗振/抗沖擊性能	符合 EN 60068-2-6/EN 60068-2-27/29 標準
抗電磁干擾/抗電磁輻射性能	符合 EN 61000-6-2 /EN 61000-6-4 標準
防護等級/安裝位置	IP 20/可變
可插拔接線	適用于所有 KSxxxx 總線端子模塊

專用端子模塊
KL3204-0014	PT1000
KL3204-0021	PT1000 西門子 S5 格式
KL3204-0025	Ni1000，4 通道
KL3204-0029	Ni1000，根據 Landis&Stefa 特性曲線（西門子，100°對應于 1500Ω）
