規格

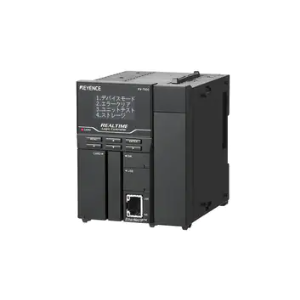

型號				KV-7500
類型				CPU單元
一般規格	電源電壓			KV-5000/3000 系列使用擴展單元的系統構成時：24 VDC (±10 %) KV-7000 系列僅有擴展單元的系統構成時：24 VDC (-15 %/+20 %)
	使用環境溫度			KV-5000/3000 系列使用擴展單元的系統構成時：0 至 +50 °C (不結冰) KV-7000 系列僅有擴展單元的系統構成時：0 至 +55 °C (不結冰)
	使用環境濕度			KV-5000/3000 系列使用擴展單元的系統構成時：10 至 95 % RH (無凝露) KV-7000 系列僅有擴展單元的系統構成時：5 至 95 % RH (無凝露)
	存放環境溫度			KV-5000/3000 系列使用擴展單元的系統構成時：-20 至 70 °C KV-7000 系列僅有擴展單元的系統構成時：-25 至 75 °C
	存放環境濕度			KV-5000/3000 系列使用擴展單元的系統構成時：10 至 95 % RH (無凝露) KV-7000 系列僅有擴展單元的系統構成時：5 至 95 % RH (無凝露)
	使用環境			無大量塵埃、腐蝕性氣體
	使用海拔			2,000 m 以下
	抗噪性			1,500 Vp-p 以上、脈沖寬度 1 µs、50 ns (由干擾模擬器得出)、遵循 IEC 標準 (IEC61000-4-2/3/4/6)
	耐電壓			1,500 VAC、1 分鐘 (電源端子與輸入輸出端子之間以及全部外部端子和外殼之間)
	絕緣電阻			50 M 以上 (500 VDC 兆歐表測量電源端子與輸入輸出端子之間以及全部外部端子和外殼之間)
	耐沖擊性			加速度 150 m/s2、作用時間 11 ms、X,Y,Z 各方向 2 次
	污染等級			2
	耐振動	斷續振動時	頻率 5 至 9 Hz	單振福 3.5 mm*1
			頻率 9 至 150 Hz	加速度 9.8 m/s2*1
		連續性振動時	頻率 5 至 9 Hz	單振福 1.75 mm*1
			頻率 9 至 150 Hz	加速度 4.9 m/s2*1
性能規格	運算控制方式			存儲程序方式
	輸入輸出控制方式			刷新方式
	程序語言			擴展梯形圖、KV 腳本、助記符
	指令數量			基本指令：80 種 181 句 應用指令：50 種 67 句 運算指令：125 種 318 句 擴展指令：76 種 131 句 合計：331 種 697 句
	指令執行速度			基本指令：***小 0.96 ns 應用指令：***小 5.75 ns 雙精度浮動小數點指令：***小 58 ns
	CPU 存儲器容量			64 MB
	程序容量			約 1,500k 步
	單元***大安裝數			16 臺 (僅 KV-7000 系列擴展單元) 48 臺 (KV-7000 系列擴展單元、KV-5000/3000 系列擴展單元 (使用擴展單元 (KV-EB1) 時))
	***大 I/O 點數			擴展時 ***大 3,072 點 (KV-EB1S/KV-EB1R：使用 2 臺、使用 64 點單元時)
	位軟元件	輸入繼電器 R		合計 16,000 點 1 位
		輸出繼電器 R
		內部輔助繼電器 R
		鏈接繼電器 B		32,768 點 1 位
		內部輔助繼電器 MR		64,000 點 1 位
		鎖存繼電器 LR		16,000 點 1 位
		控制繼電器 CR		1,280 點 1 位
	字軟元件	計時器 T		4,000 點 32 位
		計數器 C
		數據存儲器 DM		65,535 點 16 位
		擴展數據存儲器 EM
		文件寄存	當前組 FM	524,288 點 16 位
			連號方式 ZF
		鏈接寄存器 W		32,768 點 16 位
		臨時數據存儲器 TM		512 點 16 位
		變址寄存器 Z		12 點 32 位
		控制存儲器 CM		6,000 點 16 位
	注釋、標號主機存儲數	軟元件注釋		約 224,000 個
		標號		約 285,000 個
	停電待機功能	程序存儲器		閃存 ROM、可改寫 1 萬次
		軟元件		非揮發性 RAM
		日歷計時器		備份用電容器 約 15 天 (25 °C) (使用 KV-B1 (電池) 時 約 5 年 (25 °C))
	自我診斷功能			CPU 異常、RAM 異常、其他
內部消耗電流				200 mA 以下
重量				CPU 單元：約 270 g 總線連接單元：約 130 g、KV-B1 (電池)：約 10 g
