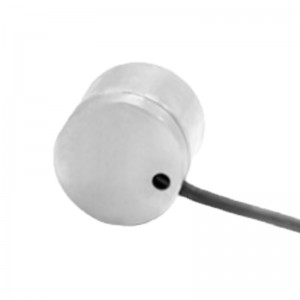

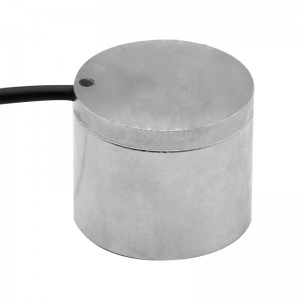

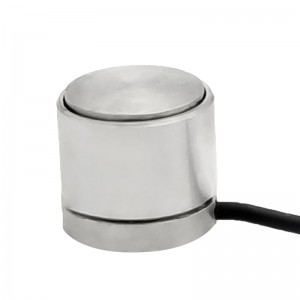

一、產品簡介及用途：
LCZ-102A柱式荷重傳感器結構緊湊，綜合精度高，長期穩定性好，動態響應頻率高，**不銹鋼材料。廣泛應用于汽車壓裝、自動化組裝、3C產品測試、新能源產品組裝、醫療檢測、機器人領域，模具組裝及其他工業測試、自動化設備領域和測試領域。
二、產品結構與外形尺寸：
| 量 程 |
A |
B |
C |
D |
| 10~20KN |
16 |
14 |
15 |
50 |
| 50~75KN |
22.4 |
20.4 |
22.4 |
100 |
| 100~150KN |
31.8 |
28.9 |
28.7 |
125 |
傳感器接線示意圖： 傳感器受力圖：
三、產品規格選型
技術指標
| 參 數 |
技術參數 |
參 數 |
技術參數 |
| 量程 |
0~150KN |
材質 |
不銹鋼 |
| 輸出靈敏度 |
1.0~1.5mV/V |
阻抗 |
350Ω |
| 零點輸出 |
±2%F.S. |
絕緣電阻 |
≥5000MΩ/100VDC |
| 非線性 |
0.5%F.S. |
使用電壓 |
5~15V |
| 滯后 |
0.1%F.S. |
工作溫度范圍 |
-20~80℃ |
| 重復性 |
0.1%F.S. |
安全過載 |
150%F·S |
| 蠕變（30分鐘） |
0.1%F.S. |
極限過載 |
200% |
| 溫度靈敏度漂移 |
0.05%F.S./10℃ |
電纜線規格 |
Φ2x2m |
| 零點溫度漂移 |
0.05%F.S./10℃ |
線纜極限拉力 |
10kg |
| 響應頻率 |
10kHz |
|
|
