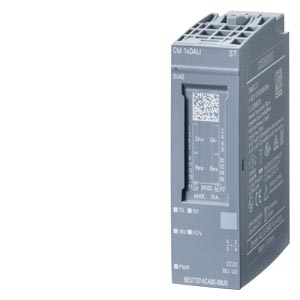

SIMATIC ET 200SP， CM 1x DALI， DALI 主站模塊， 集成 DALI Bus 160 mA 電源， ***多 64 個控制設備， 63 個控制設備， 顏色代碼 CC20， 適合用于 U0 類型的基座單元， |
| 一般信息 |
| 產品類型標志 |
CM 1xDALI |
| 固件版本 |
|
| ● 可更新固件 |
是 |
| 可用的基本單元 |
U0 類基座單元 |
| 模塊特有彩色標牌板的顏色代碼 |
CC20 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
STEP 7 V15.1 及以上版本 |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
GSD，修訂版 5 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
GSDML V2.34 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 輸入電流 |
| 耗用電流（額定值） |
163 mA |
| 耗用電流，典型值 |
92 mA |
| 耗用電流，***大值 |
250 mA |
| 功率損失 |
| 功率損失，典型值 |
1.7 W |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 輸入端 |
16 byte |
| ● 輸出端 |
16 byte |
| 物理接口 |
| DALI |
| ● 集成電源 |
是 |
| — ***小電源電流 |
160 mA |
| — 電源電流，***大值 |
250 mA |
| — 可關斷 |
是 |
| ● 導線長度，***大值 |
300 m |
| 協議 |
| DALI |
| ● 標準符合 DALI |
DALI V2 多主站 |
| 支持的運行設備 |
| — 熒光燈（設備類型 0） |
是 |
| — 帶單獨電池的應急照明裝置（設備類型 1） |
是 |
| — 放電燈（設備類型 2） |
是 |
| — 低電壓鹵素?zé)簦ㄔO(shè)備類型 3） |
是 |
| — 白熾燈（設備類型 4） |
是 |
| — 直流電壓（設備類型 5） |
是 |
| — LED 模塊（設備類型 6） |
是 |
| — 切換函數（設備類型 7） |
是 |
| — 顏色控制（設備類型 8） |
是 |
| — 其它運行設備 |
是; 一般設備類型 |
| 支持的輸入設備 |
| — 按鈕 |
是 |
| — ***輸入設備 |
是 |
| — 存在性中繼器 |
是 |
| — 光傳感器 |
是 |
| — 其它輸入設備 |
是; 一般設備類型 |
| 報警/診斷/狀態信息 |
| 報警 |
| ● 診斷報警 |
是 |
| 診斷 |
| ● 短路 |
是; 位于 DALI 總線 |
| 診斷顯示 LED |
| ● ERROR LED |
是 |
| ● 電源電壓監控 (PWR-LED) |
是; 綠色 PWR-LED |
| ● 接收 RxD |
是; 綠色 LED |
| ● 發送 TxD |
是; 綠色 LED |
| 電位隔離 |
| 在背板總線和接口之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
AC 3 000 V（類型檢驗） |
| 標準、許可、證書 |
| CE 標記 |
是 |
| 資格證明/與 RoHS 一致 |
是 |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-30 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-30 °C |
| ● 垂直安裝，***大值 |
50 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
3 000 m; 安裝高度 > 2000 m 時受限，參見手冊 |
| 分布式運行 |
| 在 SIMATIC S7-1200 |
是; V4.0 以上固件版本 |
| 在 SIMATIC S7-1500 |
是 |
| 尺寸 |
| 寬度 |
20 mm |
| 高度 |
73 mm |
| 深度 |
58 mm |
| 重量 |
| 重量，約 |
50 g |
