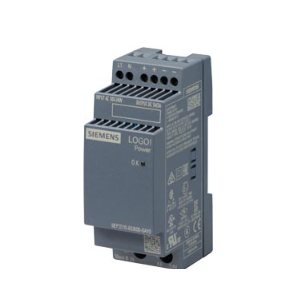

西門子LOGO電源6EP3311-6SB00-0AY0單相交流或直流
電網的形狀
單相交流或直流
供電電壓 AC 時
● ***小額定值
100 V
● ***大額定值
240 V
● 初始值
85 V
● 終值
264 V
輸入電壓

● DC 時
110 ... 300 V
輸入端規格 超廣域輸入
是
過電壓的過載能力
300 V AC 1 s
工作條件 斷電橋接方式
Vin = 187 V時
跨接時間 輸出電流額定值中 在電網停電時 ***小值
40 ms
工作條件 斷電橋接方式
Vin = 187 V時
電網頻率

● 1 額定值
50 Hz
● 2 額定值
60 Hz
電網頻率
47 ... 63 Hz
輸入電流

● 輸入電壓額定值為 120 V 時
0.71 A
● 輸入電壓額定值為 230 V 時
0.37 A
電流限制 接通電流 25 °C 時 ***大值
50 A
I2t 值 ***大值
3 A²·s
保險絲規格
內部
● 電源線內
建議微型斷路器： 10A特性曲線B，或6A特性曲線C
輸出
電壓波形 輸出端上
調節后、零電位直流電壓
輸出電壓 DC 時 額定值
5 V
輸出電壓

● 輸出端 1 上 DC 時 額定值
5 V
相對總公差 電壓
3 %
相對調節精度 輸出電壓

● 輸入電壓緩慢波動時
0.1 %
● 歐姆負載緩慢波動時
0.1 %
剩余波紋度

● ***大值
100 mV
● 典型
30 mV
電壓峰段

● ***大值
100 mV
● 典型
50 mV
可調節的輸出電壓
4.6 ... 5.4 V
產品功能 可調整輸出電壓
是
輸出電壓設置方式
通過電位器
顯示方式 針對正常運行
綠色LED 指示輸出電壓正常
輸出電壓特性 接通時
V輸出無超調（軟啟動）
動作延遲時間 ***大值
0.5 s
電壓升高時間 輸出電壓

● 典型
100 ms
輸出電流

● 額定值
6.3 A
● 測量范圍
0 ... 6.3 A; +55 ... +70 °C: 降額使用 2%/K
輸出的有效功率 典型
31.5 W
產品特點

● 設備并聯
是
并聯設備的數量 增加功率
2
效率
百分比效率
80 %
損耗功率 [W]

● 輸出電壓額定值時 輸出電流額定值中 典型
8 W
● 空轉時 ***大值
0.3 W
閉環控制
相對調節精度 輸出電壓 輸入電壓快速波動 +/- 15 % 典型
0.2 %
相對調節精度 輸出電壓 歐姆負載階躍時 10/90/10 % 典型
7 %
調節時間

● 負載 10 % 階躍至 90 % 時 典型
1 ms
● 負載 90 % 階躍至 10 % 時 典型
1 ms
保護和監測
防過壓保護器規格
是，根據 EN 60950-1
電流限制動作值 典型
8.2 A
輸出的特性 短路保護
是
短路保護規格
恒流輸出特性
持續短路電流 有效值

● ***大值
8.2 A
過電流過載能力 正常運行時
過載150% I額定輸出 typ. 200 ms
顯示方式 適用于過載和短路
-
輸出電流的測量點
50 mV =^ 6.3 A
過電流過載能力 接通時
150% I額定輸出 typ. 200 ms
安全
電位隔離 入口與出口之間
是
電位隔離
符合 EN 60950-1 和 EN 50178 的 SELV 輸出電壓
設備保護等級
Class II (無保護導體)
防護等級 IP
IP20
