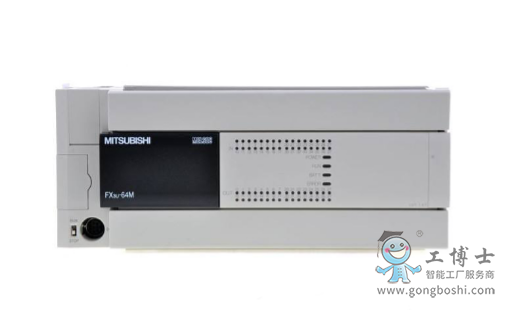

三菱  FX3U-64MT/ES-A 可編程控制器PLC
三菱  FX3U-64MT/ES-A 可編程控制器PLC
三菱  FX3U-64MT/ES-A 可編程控制器PLC
三菱  FX3U-64MT/ES-A 可編程控制器PLC


FX3U-64MT/ES-A產品規格


 [輸入規格]
  . 輸入點數： 32點
  . 輸入連接形狀：可拆卸式端子排(M3螺栓)
  . 輸入方式：漏型/源型
  . 輸入信號電壓：DC24V±10%
  . 輸入阻抗：3.9k(X000~X005),3.3k(X006,X007)
  . 輸入信號電流：6mA/DC24V(X000~X005),7mA/DC24V(X006,X007)
  . 輸入靈敏度電流：3.5mA埲忋(X000~X005),4.5mA埲忋(X006,X007)
  . OFF輸入靈敏度電流：1.5mA以下
  . 輸入響應時間：約10ms
  . 輸入信號形式
    漏型輸入時：無電壓觸點輸入，NPN開路集電極晶體管
    源型輸入時：無電壓觸點輸入，PNP開路集電極晶體管
  . 輸入電路絕緣：光耦合器絕緣
  . 輸入動作表示：光耦合器驅動時LED亮燈

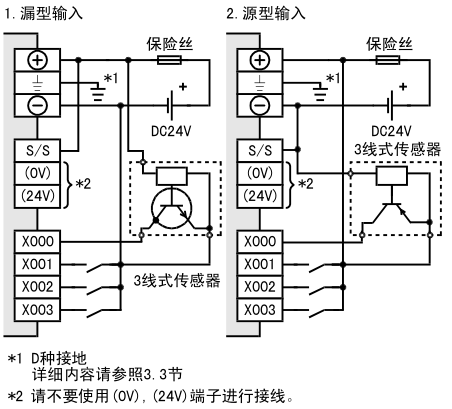

  . 輸入連接圖

 [晶體管輸出規格]
  . 輸出點數：32點
  . 輸出連接形狀：可拆卸式端子排(M3螺栓)
  . 輸出形式：晶體管/漏型輸出
  . 外部電源：DC5~30V以下
  . ***大電阻負載：0.5 A/1點
    ----輸出1點/公共端:0.5 A以下
    ----輸出4點/公共端:0.8A以下
    ----輸出8點/公共端:1.6A以下
  . ***大感性負載：12W/DC24V
  . 開路漏電流 ：0.1mA以下/DC30V
  . ON電壓：1.5V以下
  . 響應時間：OFF->ON/ON->OFF Y0~Y2 5μs以下/10mA以上(DC5~24V)，Y3以后0.2ms以下/200mA以上(DC24V)
  . 電路絕緣：光耦隔離
  . 動作顯示：光耦驅動時面板上的LED燈亮

 [電源規格]
 . 電源電壓：AC100~240V
 . 電壓允許范圍：AC85~264V
 . 定格頻率：50/60Hz
 . 瞬間斷電范圍：在10ms以內發生瞬間停電時，將不會影響本體運行。
 . 電源保險絲:AC250V 3.15 A
 . 沖擊電流：***大30A(5ms以下/AC100V)、***大65 A(5ms以下/AC200V)
 . 電量消耗：35W
 . DC24V附加電源:16~32 400mA以下,48~128 600mA以下
 . DC5V內置電源：500mA以下
 [外形尺寸H*W*D] 90*220*86mm
 [重量] 1.0kg
