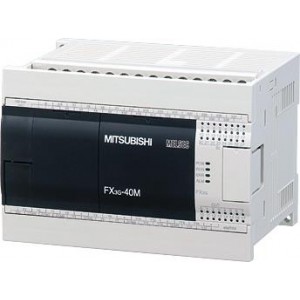

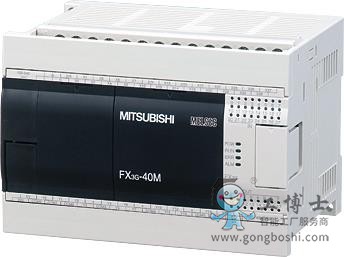

三菱  FX3G-40MT/ES-A 可編程控制器PLC

三菱  FX3G-40MT/ES-A 可編程控制器PLC
三菱  FX3G-40MT/ES-A 可編程控制器PLC
三菱  FX3G-40MT/ES-A 可編程控制器PLC
三菱  FX3G-40MT/ES-A 可編程控制器PLC

FX3G-40MT/ES-A產品規格說明
1、輸入規格
 [輸入點數] 24點
 [輸入的連接方式] 拆裝式端子排(M3螺絲)
 [輸入方式] 漏型/源型
 [輸入信號電壓] DC24V ±10%
 [輸入阻抗] X000~X007 3.3kΩ，X010以后4.3kΩ
 [輸入信號電流] X000~X007 7mA/DC24V，X010以后5mA/DC24V
 [輸入ON 靈敏度電流] X000~X007 4.5mA以上，X010以后3.5mA以上
 [輸入OFF靈敏度電流] 1.5mA以下
 [輸入響應時間] 約10ms
 [輸入信號形式] 無電壓觸點輸入
   漏型輸入時:NPN開集電極型晶體管
   源型輸入時:PNP開集電極型晶體管
 [輸入回路隔離] 光耦隔離
 [輸入動作的顯示] 光耦驅動時面板上的LED燈亮



2、輸出規格
 [輸出形式] 晶體管/漏型輸出
 [輸出點數] 16點
 [連接形式] 拆裝式端子排(M3螺絲)
 [輸出種類] 繼電器
 [外部電源] DC30V以下
 [***大負載]
  . 電阻負載：0.5 A/1點
    輸出1點/公共端：0.5 A以下
    輸出4點/公共端：0.8A以下
  . 電感性負載：12W/DC24V
    輸出1點/公共端:12W以下/DC24V
    輸出4點/公共端:19.2W以下/DC24V
 [開路漏電流] 0.1mA以下/DC30V
 [ON電壓] 1.5V以下
 [響應時間]
  . OFF→ON
    Y000~Y002 :5μs以下/10mA以上(DC5~24V）
    Y003~:0.2ms以下/200mA以上(DC24V）
  . ON→OFF
    Y000~Y002 :5μs以下/10mA以上(DC5~24V）
    Y003~:0.2ms以下/200mA以上(DC24V）
 [回路隔離] 光耦隔離
 [輸出動作的顯示] 光耦驅動時面板上的LED燈亮

3、電源規格
 [電源電壓] AC100~240V
 [電源電壓允許范圍] AC85~264V
 [額定頻率] 50/60Hz
 [允許瞬時停電時間] 對10ms以下的瞬時停電會繼續運行。
 [電源保險絲] 250V 3.15 A
 [沖擊電流] ***大30A　5ms以下/AC100V,***大50A　5ms以下/AC200V
 [消耗功率] 37W
 [DC24V供給電源] 400mA
4、其它規格
 [外形尺寸H*W*D] 90*130*86mm
 [重量] 0.7kg
