斯派莎克BRV71和BRV73 球墨鑄鐵直接作用

減壓閥

簡介

BRV71和BRV73為球墨鑄鐵材質的直接作用式減壓閥，前

者為螺紋連接，后者為法蘭連接，用于蒸汽系統。

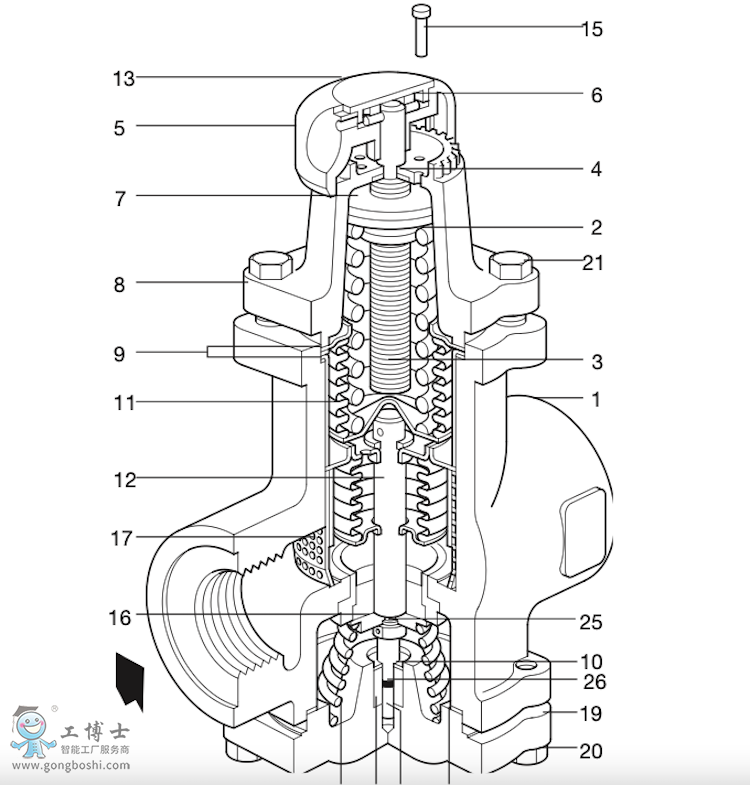

根據標志牌（13）的不同顏色，有三種不同下游壓力范圍

可供選擇：

灰色下游控制壓力范圍 0.14 - 1.7 bar g

綠色下游控制壓力范圍 1.40 - 4.0 bar g

橙色下游控制壓力范圍 3.50 - 9.0 bar g

注意：當壓力范圍有重疊時,用較低范圍彈簧控制效果更佳。

口徑和管道連接

DN25、32、40 & 50法蘭連接PN16、JIS10、ANSI 150。

壓力／溫度限制

壓力 bar g

飽和

蒸汽曲線

本產品不能用于此區域

閥體設計條件 PN16

PMA 允許壓力 16 bar g @ 120°C

TMA 允許溫度 184°C @ 10 bar g

允許溫度 -10°C

PMO 飽和蒸汽下工作壓力 10 bar g

TMO 工作溫度 184°C @ 10 bar g

工作溫度

注：低于此溫度，請咨詢斯派莎克公司 0°C

下游設定壓力 9 bar g

PMX工作壓差 10 bar

推薦減壓比(流量下) 10 : 1

設計大冷態水壓試驗壓力 24 bar g

注：內部組件安裝后，測試壓力不允許超過 16 bar g

1", 1¼", 1½" 和 2"螺紋連接 BSP和NPT.
