維諦整流模塊 R48-2900
1．熱插拔
整流模塊采用無損傷熱插拔技術，其輸出和輸入都有軟啟動單元，當模塊插
入系統時，不會引起系統輸出電壓的擾動。更換模塊時間小于 1 分鐘。
2．數字化均流
整流模塊采用先進的數字化均流技術，無需監控模塊，模塊間可以自動均流，
均流不平衡度小于±3%。
3．輸入限功率控制
整流模塊根據輸入電壓和輸出電壓的變化，采用先進的限功率控制方法。轉
換點在 176V（回差小于 3V）。當輸入電壓在 176Vac～290Vac 時，模塊可以
輸出*大功率；當輸入電壓在 85Vac～176Vac 時，使其在低輸入電壓時既保
證*大負載需求，又能保證模塊的可靠工作，其輸出功率與輸入電壓的關系

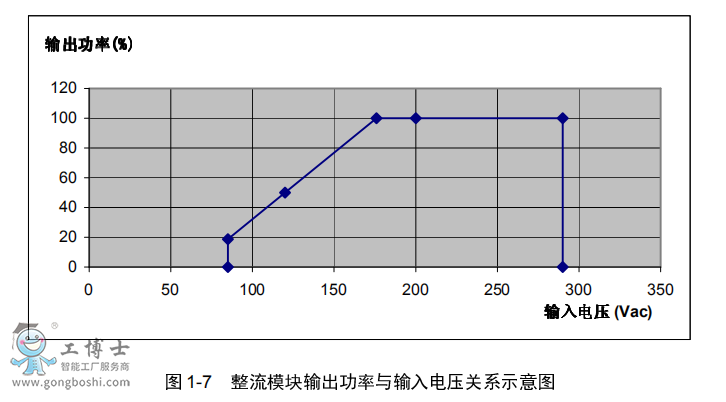

如圖 1-7 所示。
4．輸出負載特性
在輸入電壓 176Vac～290Vac 時，模塊*大輸出功率為 2900W。
當負載繼續增大，輸出電壓將下降，輸出電壓在 48～58V 時，輸出功率恒定，
*大為 2900W，即輸出電壓為 58V 時，*大輸出電流為 50A；輸出電壓為 48V
時，*大輸出電流為 60.5A。當輸出電壓低于 48V 時，模塊采取恒流模式，
輸出電流為 60.5A。其輸出電壓與輸出電流的關系如圖 1-8 所示。
5．溫度限功率
55℃環境溫度以下，模塊可以滿功率 2900W 輸出；
65℃環境溫度，模塊*大輸出功率為 2320W；
70℃環境溫度，模塊*大輸出功率為 1450W；
75℃環境溫度，模塊*大輸出功率為 0。
6．輸出限流點調節
通過外部監控模塊，整流模塊的限流點能連續調整，調整范圍為 0A～60A，
調整精度為±1.5A。 7．輸出電壓調節
通過外部監控模塊，整流模塊的輸出電壓能連續調整，調整范圍為 42V～58V，
調整精度為±0.1V。 8．風扇控制
正常工作時，風扇的轉速隨模塊溫度的升高而提高，直到滿轉；
交流過/欠壓時，風扇停止轉動。
7．監控性能
整流模塊有內置先進的數字化信號處理器 DSP，監測和控制整個模塊的運行，
并通過 CAN 總線與外部監控模塊通訊。具體包括： 1）可以通過監控模塊控制整流模塊開/關機，設置模塊輸出電流緩起功能和
過壓保護復位模式。
2）可以通過監控模塊調整整流模塊的輸出電壓、過壓點、電流步進時間、限
流點。
3）向監控模塊發送輸入電壓、輸出電壓、輸出電流、限流點、溫度、過壓點；
4）向監控模塊發送開/關機狀態、輸入保護、內部 PFC 過/欠壓保護、過溫保
護、過壓關斷故障、風扇故障、溫度限功率、輸入限功率，電流不平衡。
8．模塊外型尺寸
132.3mm（高）×85.3mm（寬）×287mm（深）
9．重量：≤3.5kg
10．可靠性預計指標：≥390kh

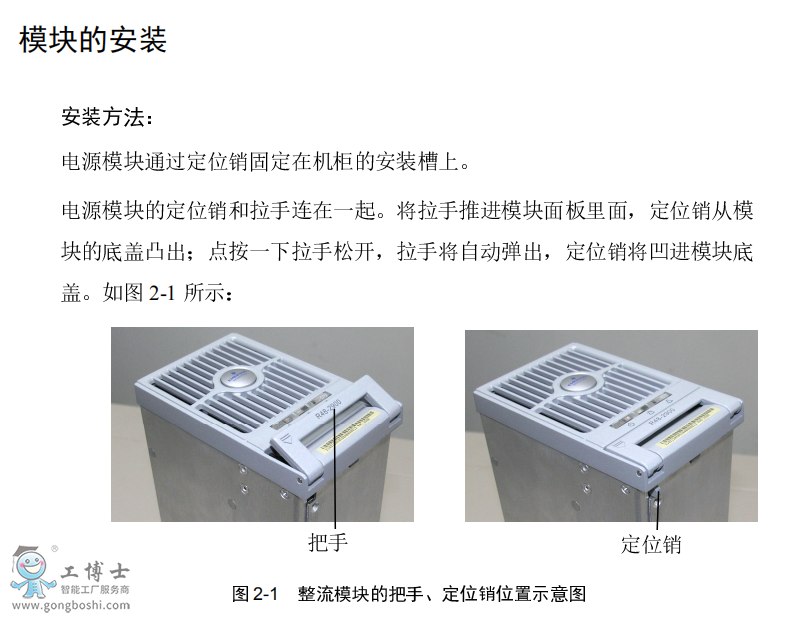

1．確保拉手合上前面板后將電源模塊沿著機柜的安裝槽導軌推入機柜里面，
至定位銷擋住、模塊不能再推進為止；
設置定位銷的阻礙是為了延長軟啟動時間，避免快速啟動對模塊造成損害。 2．點按一下拉手松開； 拉手將自動彈出，定位銷將凹進模塊里面。
3．繼續將模塊推進到機柜*里面，確保輸入、輸出插座連接良好； 4．將拉手推進前面板。
這時，電源模塊通過底蓋凸出定位銷卡入安裝槽的底板，以用于確保前后方 向的固定。

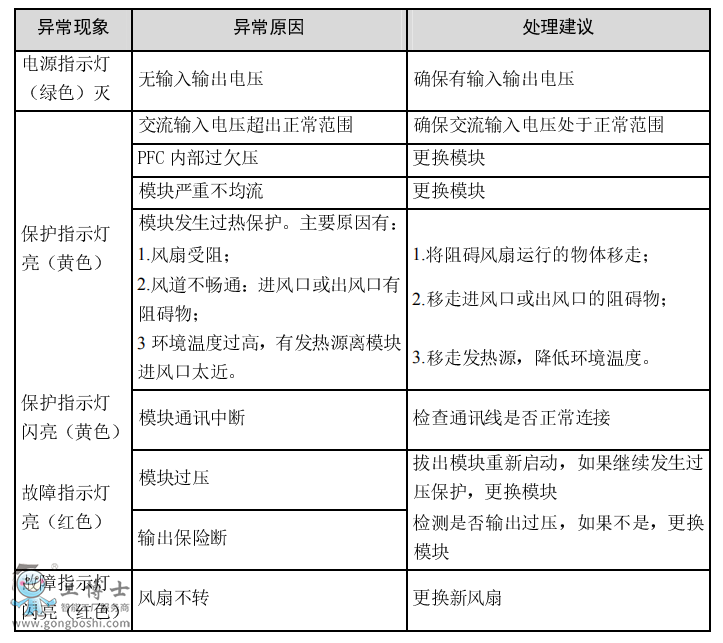

整流模塊常見故障表現有：電源指示燈（綠色）滅、保護指示燈（黃色）亮、
保護指示燈（黃色）閃亮，故障指示燈（紅色）亮，故障指示燈（紅色）閃亮。
當風扇因故障不轉時，需更換新的風扇。

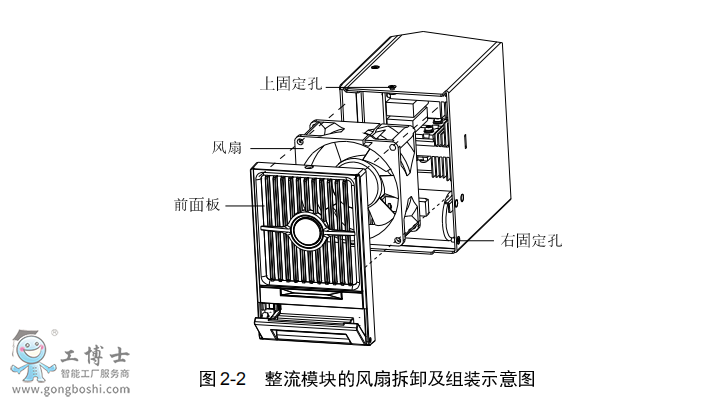

風扇和面板的拆卸方法如下：
1． 用十字起子將固定前面板的 3 個螺釘從固定孔里拆下，將前面板拔出；
2． 拔下風扇的電源線，拿走風扇；
3． 更換風扇；
4． 將風扇的電源線插入風扇電源插座，將風扇吹風的方向?qū)蕶C箱內部標
簽方向，裝入風扇，裝上前面板并用 3 個螺釘將前面板固定。
