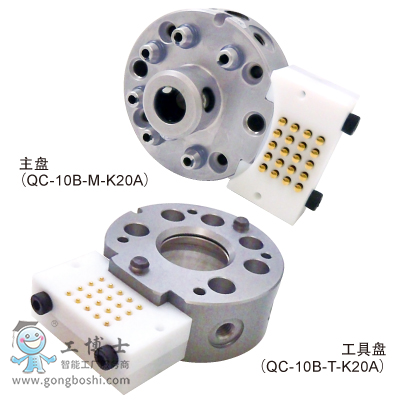

BL(必愛路)快換器 QUICK-CHANGE QC-10B
主盤添附品
內六角碟形螺栓（M3×25）×4
定位用階段平行銷×1
密封板、O型圈、碟形螺絲出貨時
已安裝在本體上。
QC-10B的特點
無接觸的吸合方式
裝配作業時，不會使主盤與工具盤接觸，通過這種吸合方式漠視偏心。
機械式故障保險機構
拆裝機構中采用了機械式故障保險機構，使裝配氣壓停止供給的情況下，主盤與工具盤頁不會分離。
主要規格
| 本體 |
| 可搬運重量（額向定負荷） |
98N（10kg） |
| 位置再現精度 |
±0.01mm |
| 動態允許扭矩 |
彎矩方向(Tx,Ty) |
49Nm（500kgfcm） |
| 扭轉方向(Tz) |
68.6Nm（700kgfcm） |
| 鎖緊力（氣壓0.49MPa） ※1 |
970.8N（99kgf） |
| 材質 |
主盤 |
不銹鋼 |
| 工具盤 |
鋁合金（拆裝機構部分為不銹鋼） |
| 外形尺寸（鎖緊時） |
φ50×H38.5mm |
| 產品重量（本體部） |
主盤 |
245g |
| 工具盤 |
85g |
| 分合機構部 |
鋼球定位方式 |
| 分合動作氣壓 |
0.390.68MPa（47kgf/cm2） |
| 容許溫度濕度范圍 |
050℃、3595%（不結露） |
| 通用 |
氣壓孔 |
M5×6本 |
| 任選件 |
| 任選件 |
K10A |
電氣信號
Max.3A DC50V
觸電探頭式 |
3A×10個（焊錫端子） |
| K20A |
3A×20個（焊錫端子） |
| K10L |
3A×10個（預留1m導線） |
| K20L |
3A×20個（預留1m導線） |
