MH3BM

• 小巧輕便的節省空間的機器人
• 有效載荷3千克級*大工作范圍
• 衛生設計

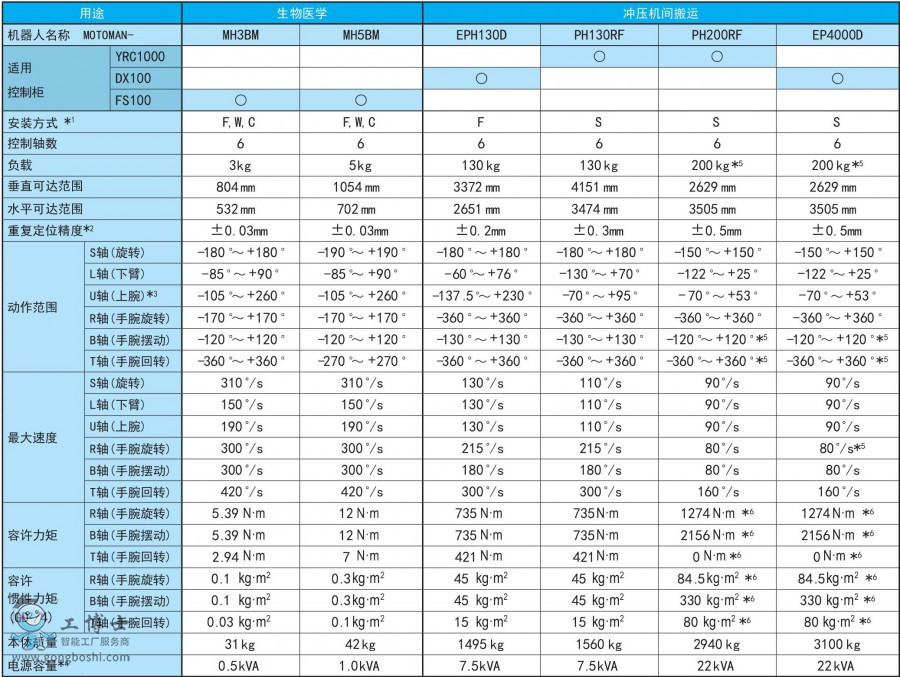

型號		MOTOMAN-MH3BM
格式		YR-MH003BM-A01
結構		垂直鉸接式（6自由度）
負載能力		3公斤
*大范圍		532毫米
重復定位精度* 1		±0.03毫米
操作范圍	S軸（旋轉）	-180°至+ 180°
	L軸（下臂）	-85°至+ 90°
	U軸（上臂）	-105°至+ 260°
	R軸（手腕旋轉）	-170°至+ 170°
	B軸（手腕擺動）	-120°至+ 120°
	T軸（手腕旋轉）	-360°至+ 360°
*高速度	S軸（旋轉）	5.41 rad / s，310°/ s
	L軸（下臂）	2.62 rad / s，150°/ s
	U軸（上臂）	3.32 rad / s，190°/ s
	R軸（手腕旋轉）	5.24 rad / s，300°/ s
	B軸（手腕擺動）	5.24 rad / s，300°/ s
	T軸（手腕旋轉）	7.33 rad / s，420°/ s
允許的 時刻	R軸（手腕旋轉）	5.39 Nm
	B軸（手腕擺動）	5.39 Nm
	T軸（手腕旋轉）	2.94 Nm
允許慣性 力矩 （GD 2 /4）	R軸（手腕旋轉）	0.10 kg·m 2
	B軸（手腕擺動）	0.10 kg·m 2
	T軸（手腕旋轉）	0.03 kg·m 2
體重		31公斤
清潔* 2		ISO 5級
保護程度		機身：IP65，腕軸：IP67
安裝環境	溫度	通電：0°C至+ 40°C，儲存：-10°C至+ 60°C
	濕度	相對濕度為20％至80％（無冷凝）
	振動加速	4.9 m / s 2（0.5 G）或更低
	否則	沒有易燃或腐蝕性氣體/液體 附近沒有電噪聲源
供電能力* 3		0.5千伏安
安裝方法		落地式，天花板式，壁掛式



* 1

符合JIS B 8432。

* 2

符合ISO14644。

* 3

這取決于應用和操作模式。

（注）

該表顯示在SI單位系統中。
