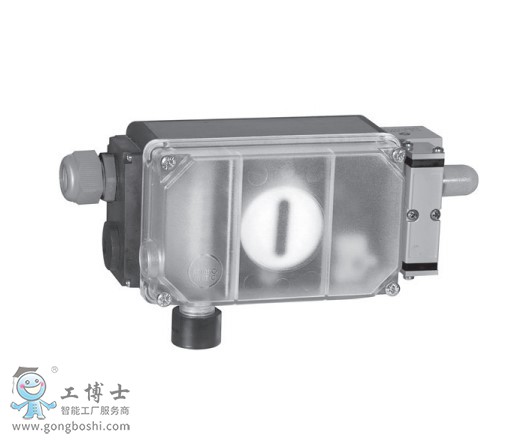

Samson薩姆森3776型限位開關
安裝說明

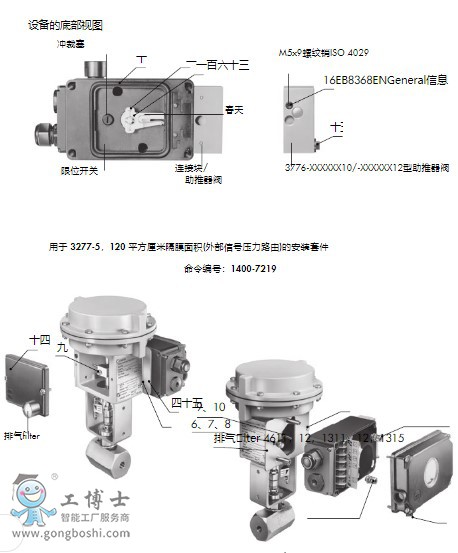

1.用螺絲刀轉動和分離外殼底座上的壓邊塞。
2.將成形密封(1)插入圍護基地。
3將從動件夾緊器(1)與彈簧朝外向外安裝在軸桿上，并用卡環(3)將其固定住。
4.用卡子固定口安言板(4)。墊片(5]使用兩個六角螺釘[6]對準執行機構軛上的右側。將墊園(7)和O形環(8)放置在左六角螺釘下面。
5.無定位器/安裝的安裝， 376 X型或378 X型位置，ER:將夾子(9)固定在執行機構閥桿安裝373X和，3725型定位器:使用帶有驅動銷(10)的緊固螺釘將定位器安裝套件中的夾子固定到執行機構閥桿上。
6.松開外殼蓋。把外殼放在螺栓上Ange板(4]。確保軸桿對齊，使夾子(9]上的驅動銷或緊固螺釘(10)**地與從動件夾子(2)中的槽相接臺。
