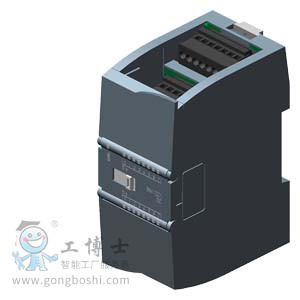

6ES7221-1BH32-0XB0

DIGITAL INPUT SM 1221, 16DI, 24V DC



         SIMATIC S7-1200,數字輸入 SM 1221,16DI,DC 24V, Sink/Source

電源電壓

額定值 (DC)

● DC 24 V        是

允許范圍，下限 (DC)      20.4 V

允許范圍，上限 (DC)      28.8 V

輸入電流

來自背板總線 DC 5 V，*大值      130 mA

數字輸入端

● 來自負載電壓 L+（空載），*大值          4 mA; 每個通道

輸出電壓

測量變頻器的電源電壓

● 存在     是

功率損失

功率損失，典型值  2.5 W

數字輸入

數字輸入端數量       16

● 在組件中     4

輸入特性符合 IEC 61131，類型 1         是

可同時控制的輸入端數量

所有安裝位置

— *高可達 40 ℃，*大值         16

水平安裝位置

— *高可達 40 ℃，*大值         16

— *高可達 50 ℃，*大值         16

垂直安裝位置

— *高可達 40 ℃，*大值         16

輸入電壓

● 輸入電壓類型     DC

● 額定值 (DC)        24 V

● 對于信號“0”  1 mA 時 DC 5 V

● 對于信號“1”  15 V DC，當為 2.5 mA 時

輸入電流

● 對于信號“0”，*大值（允許的閉路電流）         1 mA

● 對于信號 “1”，*小值  2.5 mA

● 對于信號“1”，典型值     4 mA

輸入延遲（輸入電壓為額定值時）

對于標準輸入端

— 可參數化     是; 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 個組別中選擇

對于報警輸入端

— 可參數化     是

導線長度

● 屏蔽，*大值     500 m

● 未屏蔽，*大值         300 m

報警/診斷/狀態信息

報警

● 診斷報警     是

診斷顯示 LED

● 用于輸入端狀態         是

電位隔離

數字輸入電位隔離

● 在通道之間，分組點數     4

防護等級和防護類別

防護等級符合 EN 60529

● IP20      是

標準、許可、證書

CE 標記    是

CSA 許可  是

UL 許可    是

cULus          是

FM 許可   是

RCM（C-TICK 格式）      是

船舶建造許可  是

環境要求

露天情況下

● *大落差     0.3 m; 五個，在發貨包裝內

運行中的環境溫度

● *小值         -20 °C

● *大值         60 °C

● 允許溫度變化     5°C 至 55°C，3°C/分鐘

運輸/儲存時的環境溫度

● *小值         -40 °C

● *大值         70 °C

氣壓符合 IEC 60068-2-13 標準要求

● 存放/運輸，*小值   660 hPa

● 存放/運輸，*大值   1 080 hPa

相對空氣濕度

● 25 °C 時無冷凝運行，*大值       95 %

連接技術

需要的前置插頭       是

機械/材料

外殼材料（正面）

● 塑料     是

尺寸

寬度  45 mm

高度  100 mm

深度  75 mm

重量

重量，約  210 g
