美國Oilgear奧蓋爾 VBT 插裝型開關閥

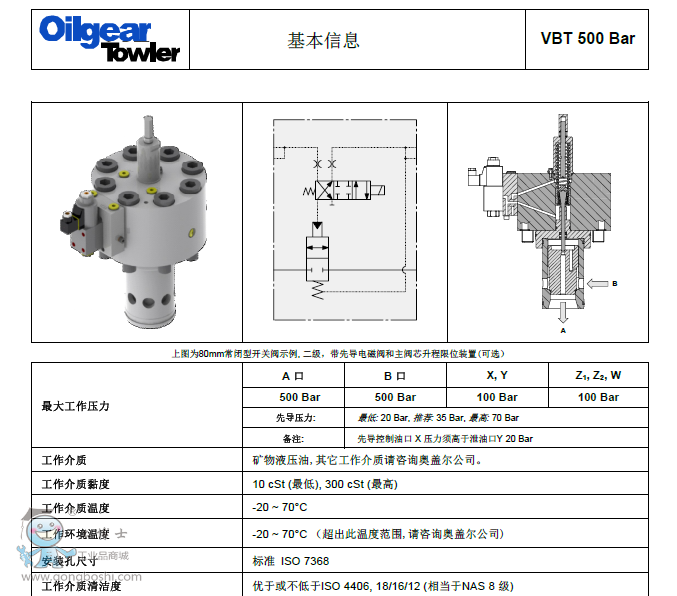

VBT 系列二位二通插裝型開關閥, 500 Bar.
常閉和常開
本系列插裝型開關閥具有常閉型和常開型二種選項。
常閉型開關閥的預緊彈簧內置于先導控制活塞上方，將先導控制桿壓在主閥芯上腔的控制口上，常態下，主閥芯處于關閉位置；當先導壓力油接通控制活塞下腔時，先導控制桿將被抬離主閥芯上腔的控制口，主閥將處于開啟狀態。
常開型開關閥的預緊彈簧內置于先導控制活塞下方，先導控制桿被抬起，常態下，主閥芯處于開啟狀態；當先導壓力油接通控制活塞上腔，將先導控制桿壓在主閥芯上腔的控制口上時，主閥將處于關閉位置。
先導控制
本系列插裝型開關閥采用低壓先導油控制主閥狀態切換，而無關主系統壓力。先導油推薦壓力為35bar。本系列開關閥設計的優點是使用了較高預緊力的彈簧而不影響主閥通流壓降、確保主閥芯上腔控制口能夠被正封。穩定的先導控制油源能夠保證閥芯開啟和關閉速度恒定，并消除系統的沖擊和壓力波動。該閥系統內泄少，先導閥的壽命高。常閉型開關閥另有順序控制功能選項，其先導控制油只有在該先導電磁閥得電后（使控制活塞提起、即主閥處于開啟狀態）才能通過順序控制油口‘W’接通到下一個閥發揮作用。
二級閥和單級閥
本開關閥包含高壓主閥和低壓先導控制二部分。低壓先導部分控制高壓主閥的開啟和關閉，高壓主閥部分則控制主系統油路的通斷。
通徑16mm的開關閥為直動式單級閥，先導控制桿和主閥芯實為一體直接作用于主閥閥座上，允許雙向通流。
