主要技術參數
執行標準：                                           JB/T9274-1999
儀表公稱直徑                                       100mm；160mm
精度等級                                              1.5%；（1.6%;2.5% 可選）
測量范圍                                              Φ 100 外徑 1kPa -100 kPa
                                                            Φ 160 外徑 0.25kPa -100 kPa
                                                            (型號選擇見量程代碼表)
防護等級                                              IP54
正常工作環境溫度                                -25℃～55℃
連接螺紋                                              M20 (M20X1.5) 其它見選型表
儀表外殼                                              YE 普通型 ST13 噴黑塑
                                                            YEF 不銹鋼防腐型 SUS304 本色
                                                           （拋光可選）
儀表接頭                                               YE 普通型銅合金(電鍍可選)
                                                             YEF 防腐型 SUS316 本色
                                                           （22mm 四方不銹鋼）
測壓原件                                              YE 普通型銅合金雙片膜盒，
                                                             錫焊接
                                                             YEF 不銹鋼防腐型 SUS316 雙片
                                                             膜盒等離子焊，激光焊接
儀表機芯                                               YE 普通型銅合金; YEF
                                                             防腐型不銹鋼；均安裝儀表微動調零
                                                             裝置（不調零可選）
儀表玻璃                                               3mm 儀表平板玻璃
                                                            （可選 4mm 平板玻璃和防爆玻璃）

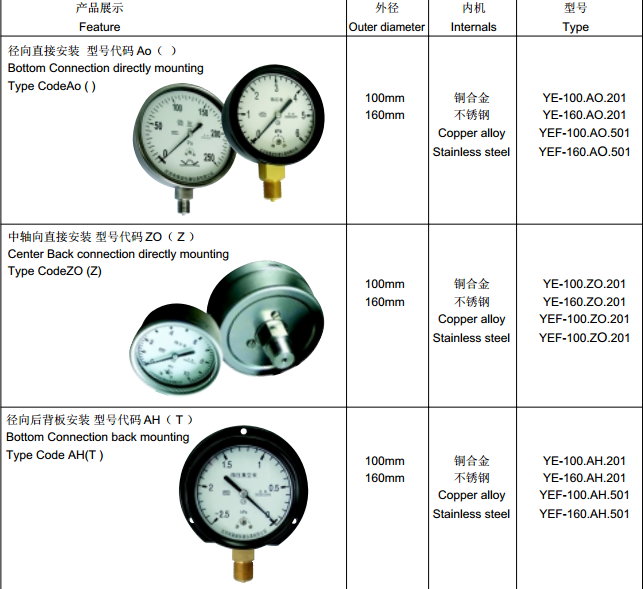

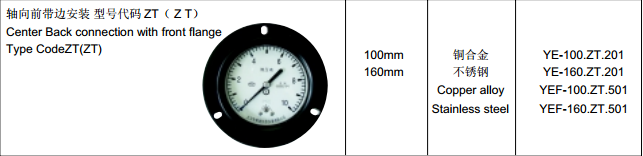

產品展示：
                                           鋁、白底黑刻線（可特殊加工）

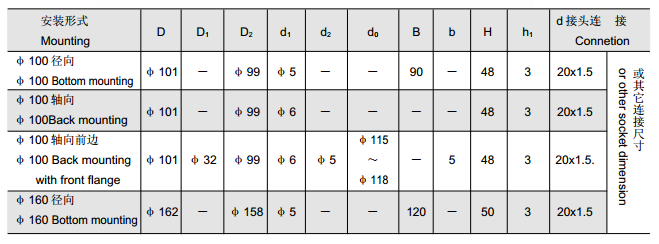

儀表外形尺寸對照表
